Problem

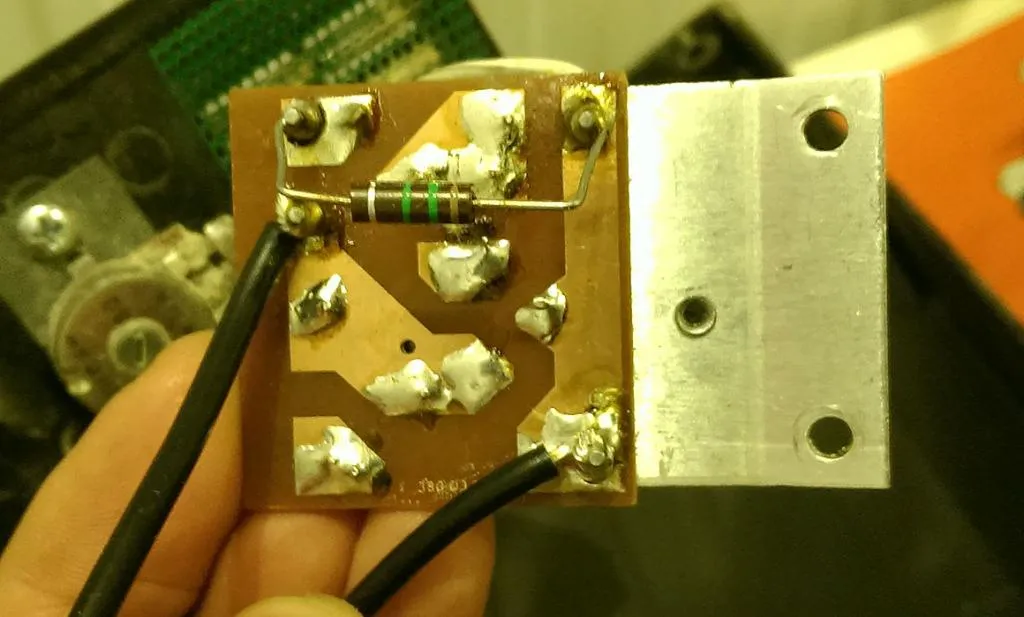

Om man kollar på kortet så verkar det som om 0.047 och det brända motståndet ligger i serie och är de sedan kopplade över triacen,så kan man nog misstänka att det är en snubber.En kortis kan det snabbt bli i kondingen pga sprickorna om det är fuktigt och då ryker motståndet omedelbart.
Här kan man använda nästan vad som helst mellan 47 och 470 ohm.
Orsak
RIFA kondensator dålig kvalitet
Vart köper du dina komponenter? Länka gärna vilka du tänker sätta dit.
Jag blir lite osäker på den x-beteckningen på elfa hittar jag sådana som heter x1 eller x2
vet inte vilken som passar?
Köp X2-godkända kondensatorer (sådana som är avsedda för nätavstörning). Helst polypropylen (MKP). Kolla att du får kondensatorer med ungefär samma yttermått och benavstånd så de passar bra på kretskortet.

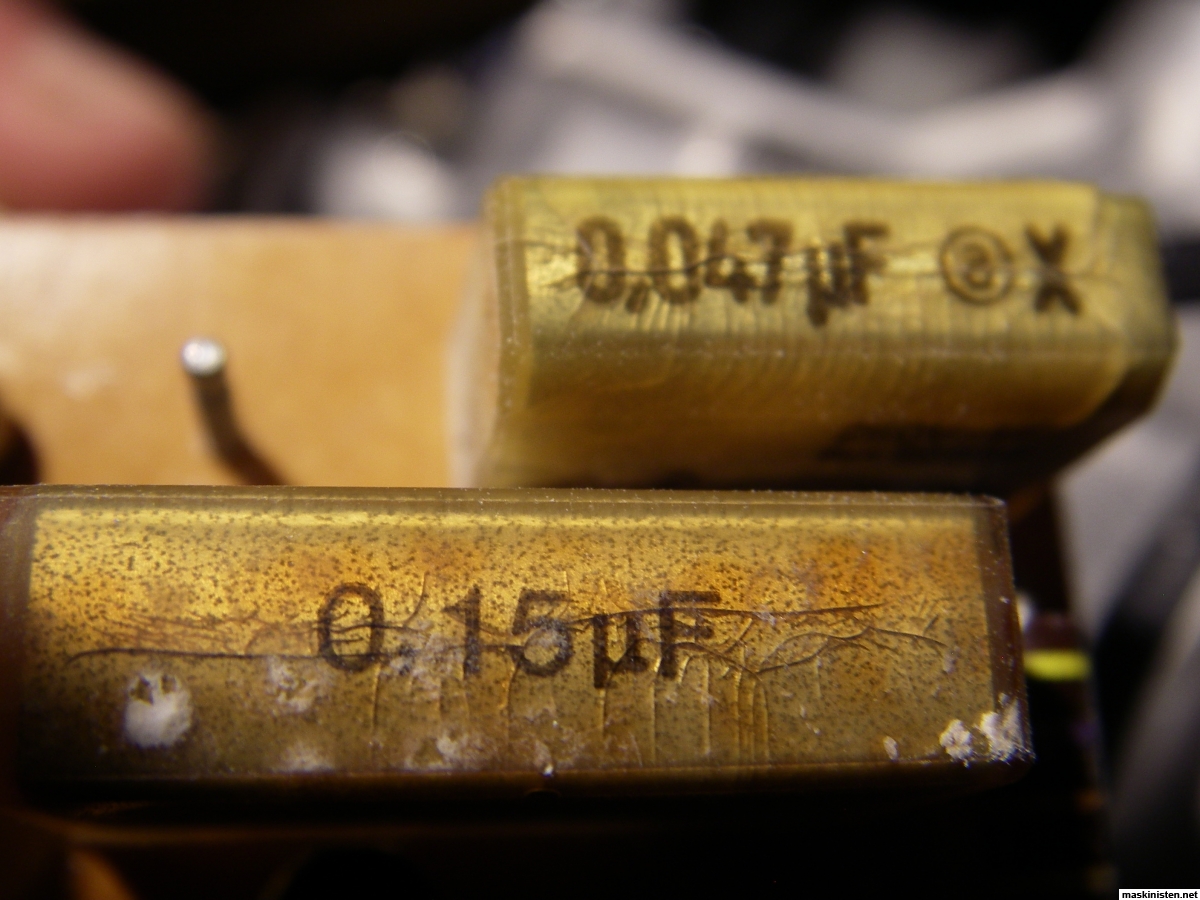

Skulle nog snarare gissa på tidigt 80-tal än att den är tillverkad '89-90. 340 som datumkod på triacen kan mycket väl stå för år 1983 vecka 40 , och poten är ju märkt 83 i klartext. Så sent som 1989 borde den mindre kondensatorn också ha varit märkt X2 istället för bara X.
Kolla om det sitter några fler avstörningskondensatorer antingen vid motorn eller vid nätintaget, och byt dem också när du ändå håller på.
X1,X2 är underklasser till X, det går bra med vilken som i detta fall.
Rastermåtten ser ut att vara 15 resp 20 mm, stämmer det? Det är ju enklast om de passar.

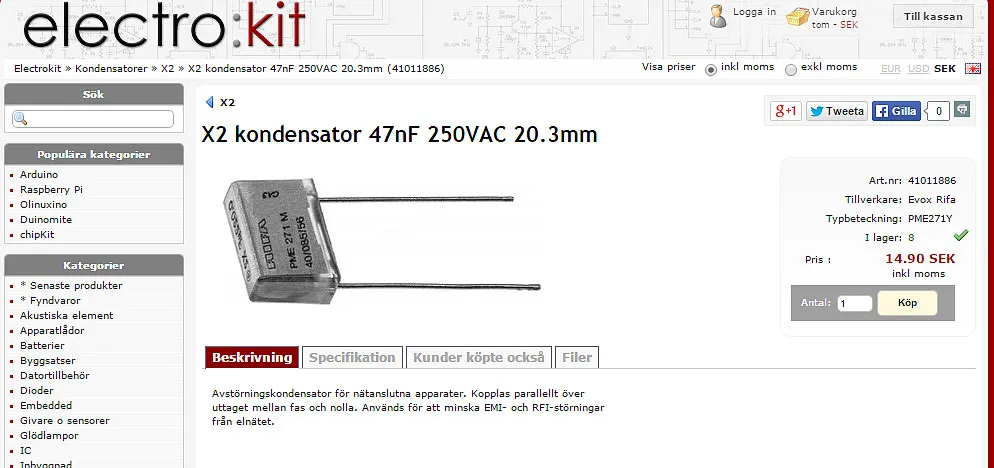

Då kan t ex 65-109-51 eller 65-599-98 passa.
Den andra behöver ju inte vara X-kondensator, men skadar ju inte, t ex 65-647-02
Jupp stämmer att dom är 15mm och 20mm.

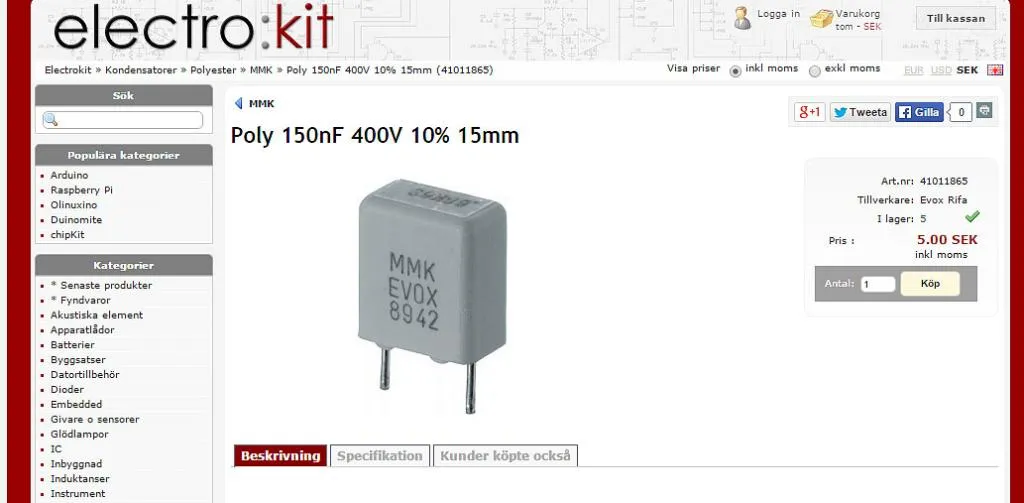

Dom du länkade har lite annan spänning tex den på 150nF 275VAC och på min står det 400V.
Spelar kanske ingen roll i detta fall dvs 275 räcker?
Nu ligger dom kondensatorerna i min varukorg hos Elfa!
Motstånden trodde jag skulle bli en lätt match ända tills jag klicka in i den avdelningen.
Det var inte en modell som fanns. Vad skall jag beställa för sort?
Byt båda. Den som sitter kvar kommer poffa snart den också. Det är samma som i allas N10-assistenter i denna tråd.

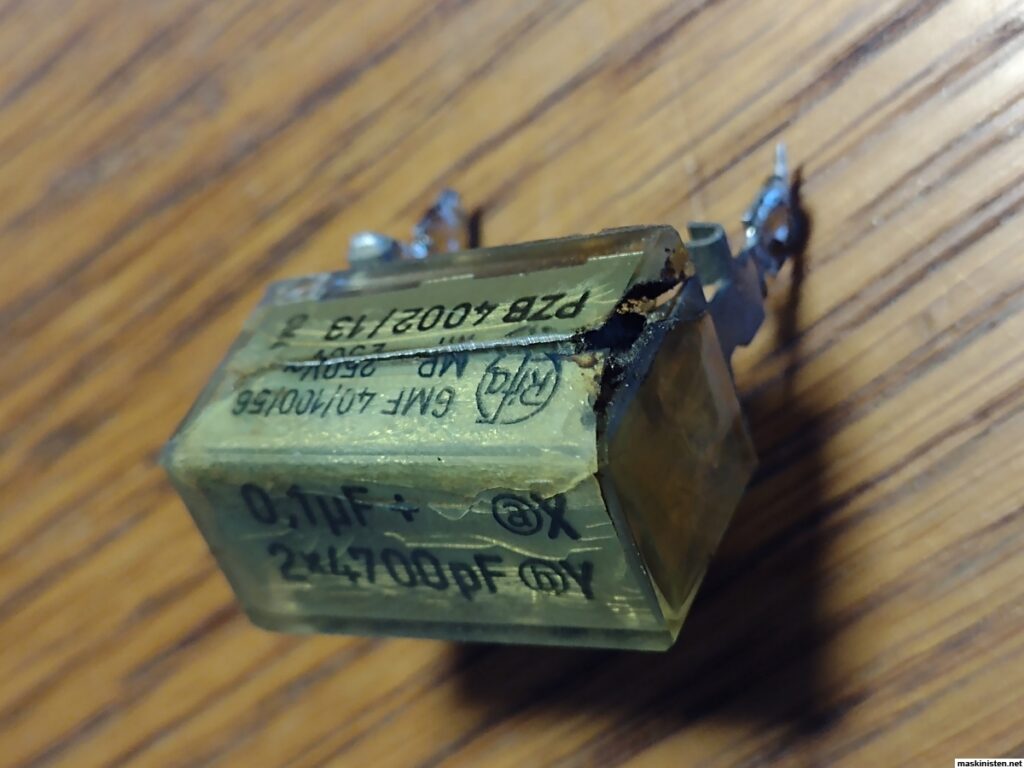

Även den trebenta på motorn.
Trebent: Electrokit: 41010743 | trebent |
0,15µF: Electrokit: 41015485
0,047µF: Electrokit: 41013317
